評価用バックライト TBLシリーズ (LED光源)

東海テクノの評価用バックライトは高輝度かつ平滑な輝度分布を持っております。また多くの納入実績から得た経験を生かし、モバイル用液晶パネルから大型ディスプレイ用液晶パネル向けまで、お客様のご要求に合った評価用バックライトをご提案いたします。



特 徴

高輝度

標準輝度バックライトの最大輝度 10,000cd/㎡~20,000cd/㎡
※バックライトの大きさにより、最大輝度値が変わります。
高輝度バックライトシリーズの最大輝度 20,000cd/㎡~40,000cd/㎡
※バックライトの大きさにより、最大輝度値が変わります(90,000cd/㎡も製作可能です)



平滑な輝度分布

輝度分布のバラつきを10%~20%以下に抑えています
※上記のスペックはバックライトを水平に置いた場合です。バックライトの輝度やタイプによりスペックが変わります。



各種液晶パネルサイズへの対応

モバイル用液晶パネル向けバックライトから80インチ用液晶パネル向けバックライトまで各種サイズに対応
※80インチより大きい液晶パネル向けバックライトに関してはご相談ください。



輝度設定方式の選択が可能

4種類の輝度設定方式が可能です
   ・バックライト本体に輝度設定ボリュームが付いたタイプ
   ・バックライト外部に輝度設定ボリュームボックスを付けるタイプ
   ・バックライト外部からのアナログ入力により輝度を設定するタイプ
   ・シリアル通信によりPCから輝度を設定するタイプ
     ※バックライト・シリーズによっては対応できないタイプもありますのでご相談ください。



外 観

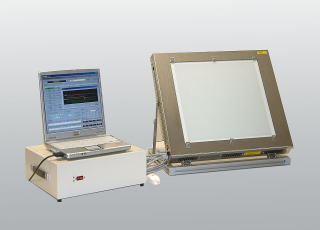

モバイル用液晶パネル向けバックライト

小・中型液晶パネル向けバックライト
(“20, “32, “45)

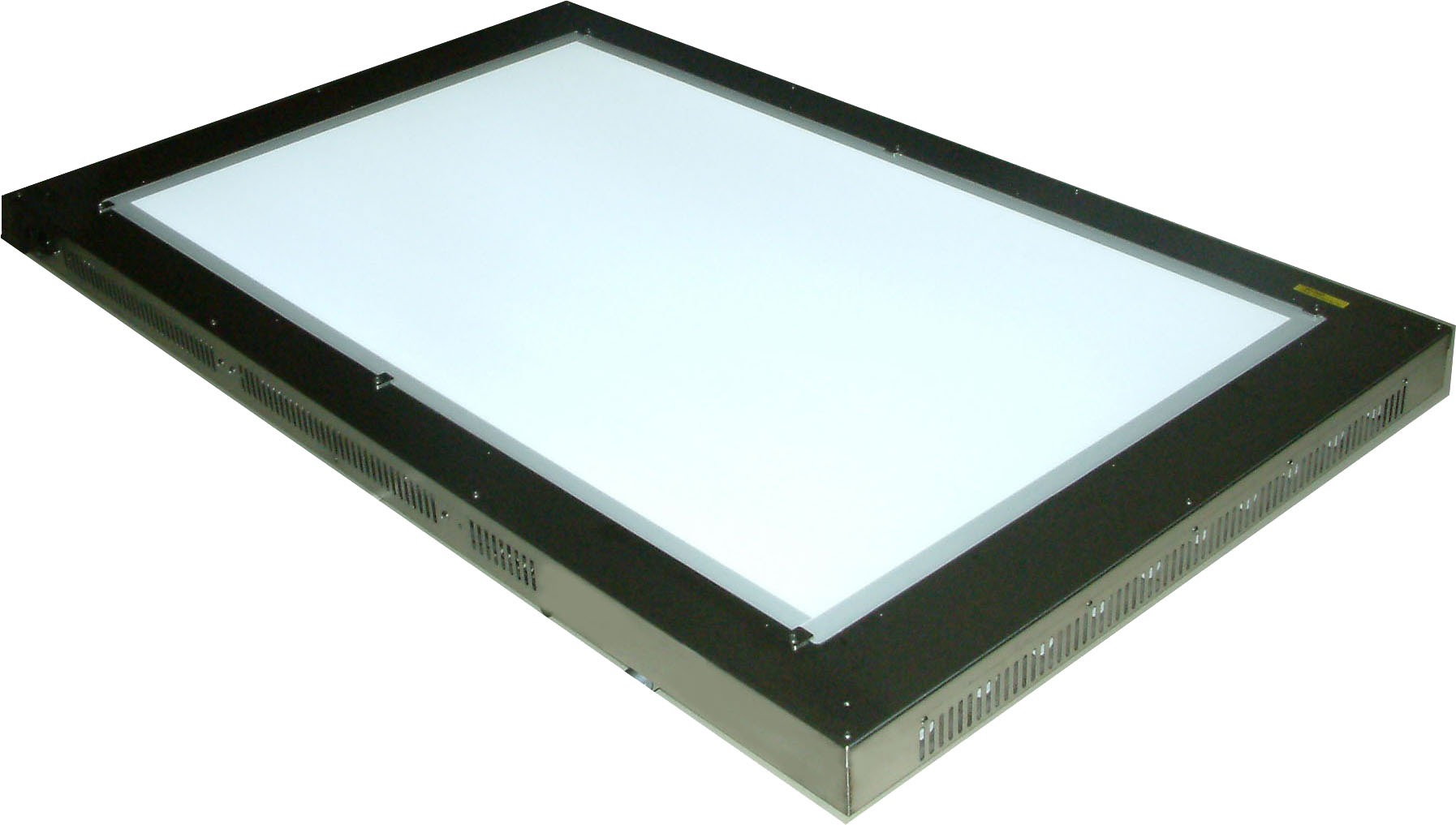

大型液晶パネル向けバックライト(“65)

フラットパネル点灯用信号発生器

フラットパネル検査用の各種信号を発生します。

パネルの点灯方式は全点灯(モノクロのベタ点灯)です。
信号パターン、仕様の詳細に関しては別途お打ち合わせによりますので、お気軽にお問い合わせください。
(評価用バックライトも含めてご提案いたします。)

主な設定内容
 ・ゲート信号の電圧、信号周期
 ・ソース信号の電圧、信号パターン
 ・コモン電圧
   ※設定内容の詳細は、お問い合わせください。

評価用バックライト搭載エージング装置

評価用バックライトを搭載した、液晶パネル用高温エージング装置です。
仕様の詳細に関しては別途お打ち合わせによりますので、お気軽にお問い合わせください。

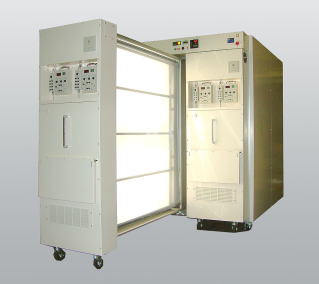

扉タイプ 小型液晶パネル用
(最高温度:70℃)

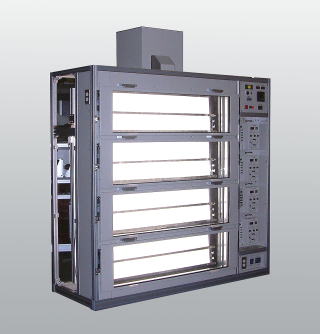

引出しタイプ 中型液晶パネル用
(最高温度:65℃)

液晶パネル用検査治具

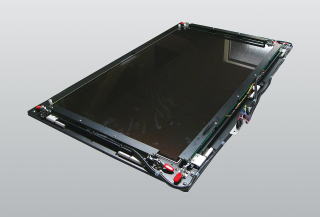

検査治具は液晶パネルの信号パッドにプローブピンを当てる為の装置です。
仕様の詳細に関しては別途お打ち合わせによりますので、お気軽にお問い合わせください。
