主な仕様
  • X軸測定範囲     : 300mm
  • Y軸測定範囲     : 300mm
  • 繰返し精度      : <±0.05mm
  • 測定周波数範囲   : 30GHz〜100GHz
スペック
主な仕様
遠方界測定では困難とされていたミリ波帯アンテナの性能評価を、
近傍界測定と遠方界データへの演算変換のみで可能とします。
電波暗室・超高精度ローテータを不要とし、反射外乱の無い高精度
で安定した測定環境を提供します。また、本装置は数年の研究開発
を経て理論的にも実験的にも確かさが立証されています。

株式会社豊田中央研究所 殿

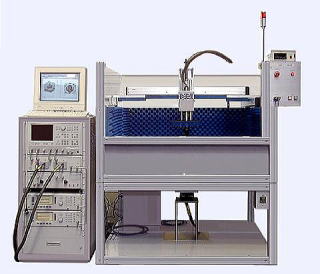

800mm平方アンテナスキャナ (NAS680型)

500mm平方アンテナスキャナ (NAS650型)

上記以外の周波数の測定につきましては、一度弊社までご連絡ください。
近傍界測定に限定する場合は、アンテナサイズの物理的制約により10GHz付近が限界です。
絶対利得/偏波/2次元パターンを測定しアンテナの診断が可能です。
遠方界測定では困難とされていたミリ波帯の高精度測定が可能です。
伝播媒質の影響がありません。
主な仕様
 ご協力会社
 詳細
近傍界アンテナ測定システム
2017  Tokai Techno Co.,Ltd.
 アンテナスキャナ NASシリーズ
 特徴
  • X軸測定範囲     : 800mm
  • Y軸測定範囲     : 800mm
  • 繰返し精度      : <±0.05mm
  • 測定周波数範囲   : 20GHz〜110GHz
詳細スペック
 測定対象周波数範囲
300mm平方アンテナスキャナ (NAS630型)
遠方界データとの比較例
  • X軸測定範囲     : 500mm
  • Y軸測定範囲     : 500mm
  • 繰返し精度      : <±0.05mm
  • 測定周波数範囲   : 20GHz〜110GHz
平面アンテナ遠方界変換データ例
遠方界変換を対象とする場合は、33GHz〜110GHzを推奨します。
設置場所を選びません(電波暗室が不要)。
